(一)间壁结构

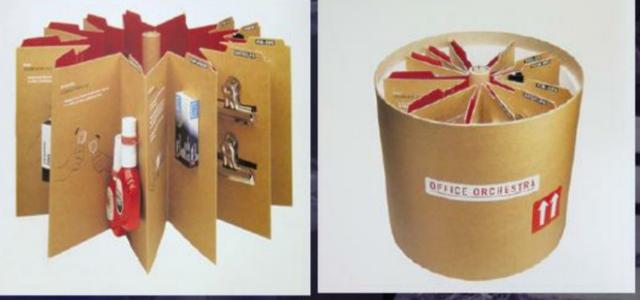

1.白成间壁形式,
这种结构是将盒内容分割为二、四、六、九格的不同间壁状态,有效地固定包装内的产品,防止损坏,改变了过去要另外加上间壁附件的工序,其底部自动出现内间隔,不需另加内隔。
图片来源于网络
2.附加间壁装置形式
这种盒型在成型后需另加内隔,内隔灵活,可根据内容物的摆放情况调整。
图片来源于网络
(二)盒底结构
在整体设计纸盒结构的同时,盒底部分的结构设计是值得重视的。因为底部是承受载重量,抗压力,振动,跌落等影响时作用最大的部分。在进行结构设计时,精心设计盒底结构,可以为成功的包装设计打好基础。

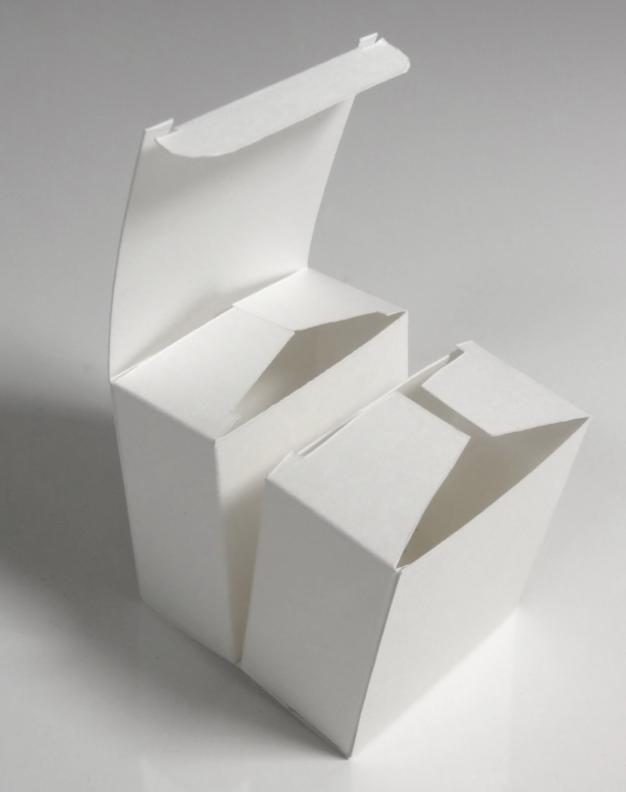

1. 插口封底式
一般只能包装小型产品,盒底只能承受一般的重量,其特点是简单方便,被广泛使用。根据测试数据,盒底面积越大,其负荷量越小,因此在设计大的包装时要加以注意,一般可以在插舌或摇翼部分做些改良,不但能加强盒子的挺括程度,还能增加一定的载重量。
图片来源于网络

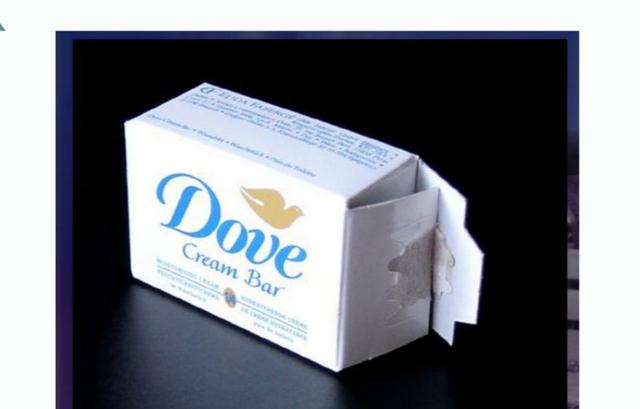

2. 粘合封底式
一般只能用于机械包装。这种在盒底两翼互相由胶水粘合的封底结构,用料省。河底能承受较重的分量,包装粉末产品时可防止粉末漏出。而且耐用。
图片来源于网络

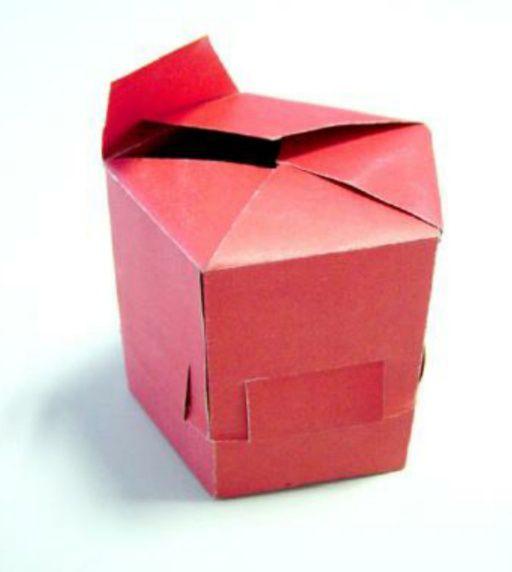

3. 折叠封底式
这种结构是运用纸盒底部的摇翼部分设计成几何图形, 通过折叠组成各种有机的图案,这种结构特点是造型图案优美,可作为礼品性商品包装。由于结构是互相衔接的,一般不能承受过重的份量。
图片来源于网络

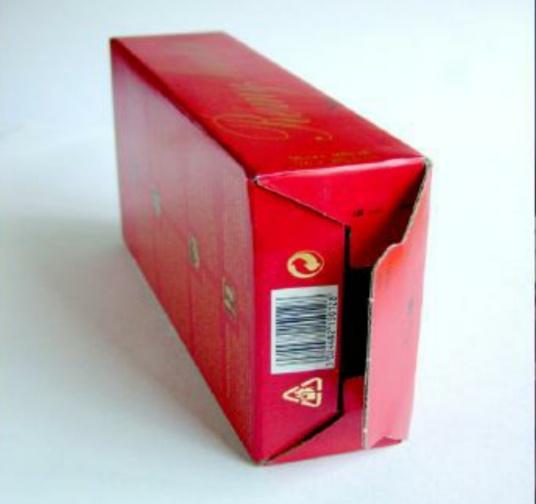

4. 锁底式
这种结构是将盒底的四个摇翼部分设计成互相咬口的形式进行锁底,在各种中小型瓶装产品中已广泛地采用这种结构的封底形式。而如果应用这种锁底结构时,在盒底的两摇翼上作点改动,增加两个小翼,则更能增加其载重量。若盒底面积较窄长,可在摇翼部分作些改进。
图片来源于网络

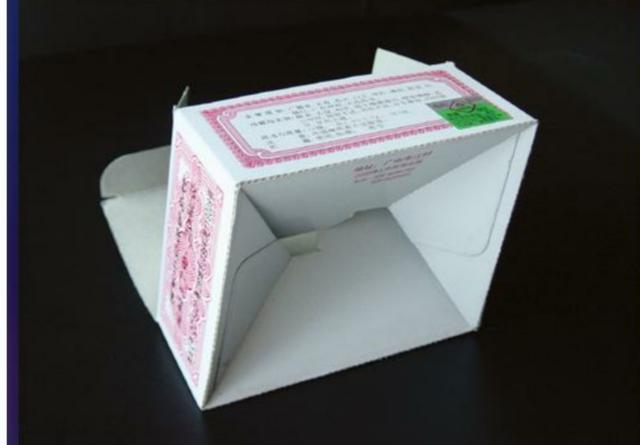

5. 自动锁底式
这种结构是在锁底式结构的基础上变化而来。盒底经过少量的粘贴,在成型时只要张开原来叠平的盒身,即能使其成型,盒底自动锁盒。
图片来源于网络
(三)锁口结构

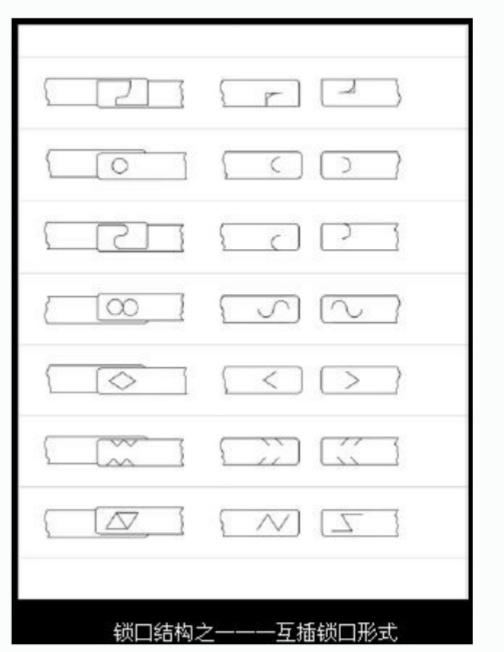

一是互插:切口位置不同,而两边的切口形状相同,是两端互相穿插以固定纸盒的方法。
图片来源于网络

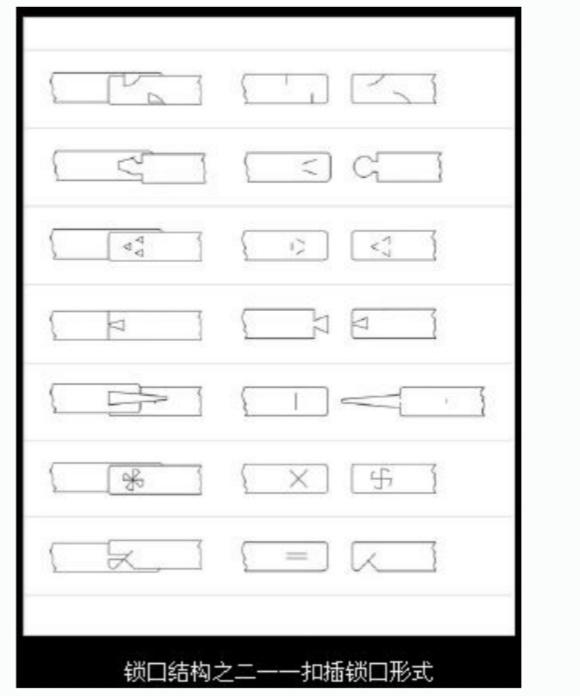

二是扣插:这种方法不但切口的位置不同,其形状也完全相背,是一端嵌入另一端切口内,使纸盒固定。但不论是采用以上两类的哪种锁口形式,有一点是相同的,那就是必须做到易合、易开、不易撕裂。#教育我来说#
图片来源于网络
